彈簧微啟式安全閥,當閥門未打開前,外附加力克服閥芯靜態剛性力,當達到開啟點以后,外附加力改為克服彈簧的彈性力,兩者隨時間變化的斜率不同,從而出現第一個拐點C,同樣情況,在閥門關閉時也會出現另一個拐點D。這兩個拐點分別對應閥門的開啟和回座,正是冷態時測試閥門開啟、回座壓力的技術依據。從以上分析不難看出,安全閥在線測試技術的關鍵在于如何正確迅速地找到對應開啟的特征點。

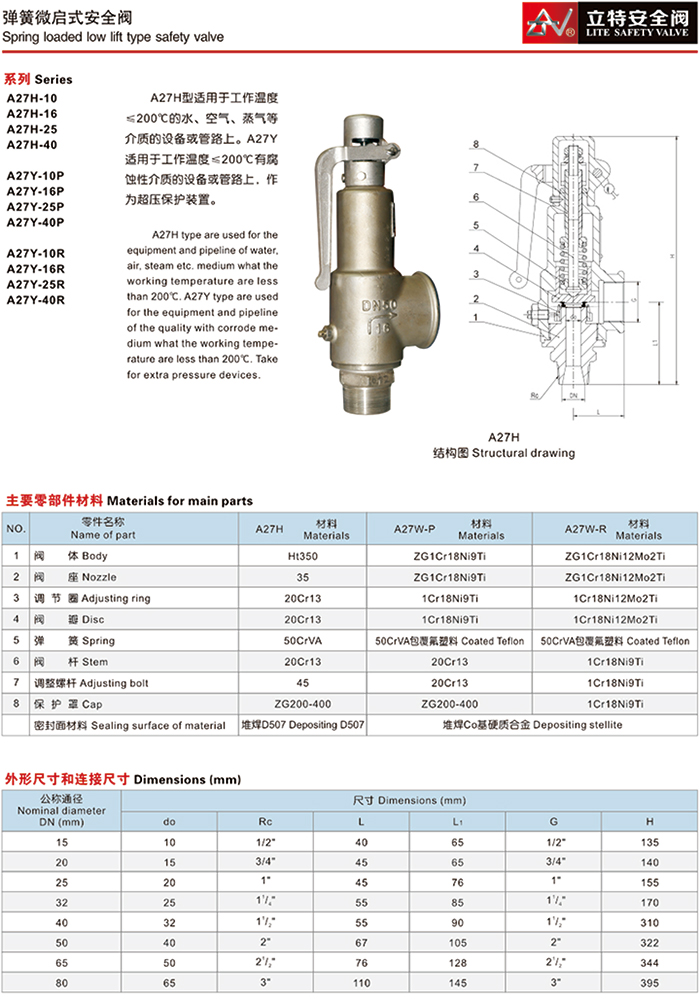

彈簧微啟式安全閥功能特點
測試系統采用了功能較強的筆記本計算機作為數據處理器,經過前后六年多的近千次試驗、修改,該系統配備了一整套功能較強的軟件系統。 其主要功能和特點:
預置工作參數和儀器檢測狀態
整個預置過程均為漢字人機對話形式,快捷、便利,并且可根據被測閥門的工況條件事先計算出系統應提供的液壓提升力,保證被測閥安全。
數據采集和數字濾波功能
數據采集軟件可讓用戶根據不同閥門、不同工況條件選擇不同的采樣時間,減少雜散信號干擾,保證測試曲線的平滑完好。
繪制測試曲線
可以根據測試的力、壓力以各種不同顏色繪制出整個測試過程曲線。 據處理及結果打印,根據被測閥的工藝參數和工況條件,自動選擇對應的計算方法計算出開啟壓力、回座壓力、開啟高度等測量結果,并且可自動進行多種修正。如:對內壓變化的修正、對低壓狀態的修正、對微起閥的修正。根據開啟高度和內壓值對回座壓力值的修正等,最終以漢字形式打印出測試結果。閥門整定壓力的調整方法提示軟件,可以提示用戶先進行單位增量調整,然后根據測量值的變化量經邏輯判斷和線性處理,以漢字形式指示用戶定量調整定壓螺母,調整后經再次測量,二級近似和處理后指示精確調整值,直至滿足整定壓力值為止。
|
